1. ทำความเข้าใจชั้นวางแบบคานยื่นในระบบจัดเก็บข้อมูลทางอุตสาหกรรม

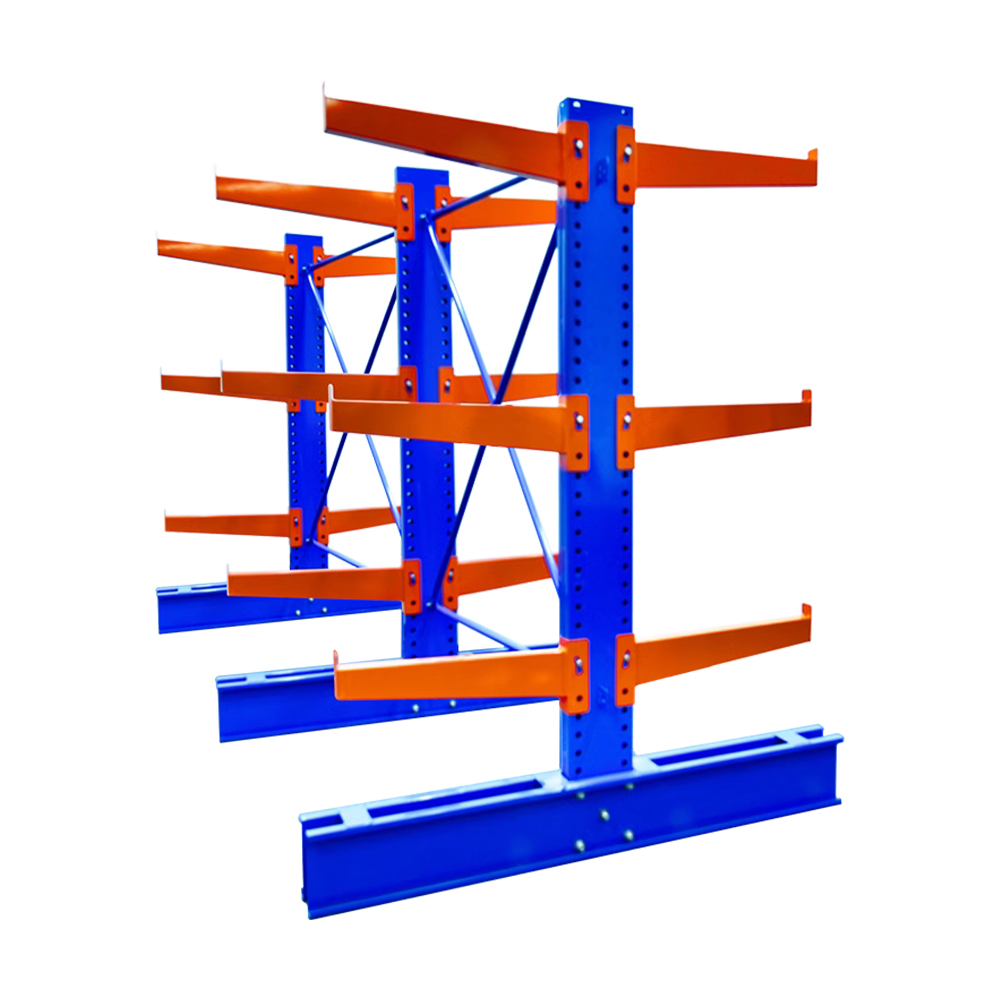

ชั้นวางเท้าแขน เป็นระบบจัดเก็บที่สร้างจากเสาเหล็กแนวตั้งที่มีแขนแนวนอนยื่นออกไปด้านนอก ทำให้มีระดับชั้นวางแบบเปิดโดยไม่มีเสาด้านหน้ากีดขวางการเข้าถึง การกำหนดค่านี้ทำให้ ชั้นวางเท้าแขน เหมาะอย่างยิ่งสำหรับวัสดุที่มีรูปร่างยาว เทอะทะ หรือมีรูปร่างไม่สม่ำเสมอ ซึ่งไม่สามารถวางบนชั้นวางหรือชั้นวางพาเลทแบบปกติได้อย่างสะดวก โดยทั่วไปสิ่งของต่างๆ เช่น ท่อ แผ่นไม้ ท่อนเหล็ก โครงอะลูมิเนียม และสินค้าแบบม้วนมักจะวางพาดไว้บนแขนโดยตรง โดยที่ความยาวของตัวมันเองนั้นให้ความมั่นคงบนจุดรองรับหลายจุด เนื่องจากไม่มีเสาด้านหน้า ชั้นวางแบบคานยื่นจึงช่วยให้รถยก เครน หรืออุปกรณ์ขนย้ายแบบแมนนวลเข้ามาจากด้านเปิดและขนถ่ายวัสดุได้ตลอดความยาว รูปแบบการเข้าถึงนี้ช่วยลดเวลาในการจัดการเมื่อเทียบกับชั้นวางที่ต้องยกสินค้าในแนวตั้งลงในช่องแคบ

ชั้นวางแบบคานยื่นพบได้ทั่วไปในโรงงานเฟอร์นิเจอร์ โรงงานผลิตฮาร์ดแวร์ ลานวัสดุก่อสร้าง และโรงงานแปรรูปโลหะหรือพลาสติก ซึ่งวัตถุดิบขนาดยาวหรือส่วนประกอบสำเร็จรูปต้องได้รับการจัดระเบียบตามขนาด ประเภท หรือขั้นตอนการผลิต ในสภาพแวดล้อมเหล่านี้ ชั้นวางแบบคานยื่นช่วยให้สต็อกสินค้ายาวจากพื้น ลดความเสี่ยงของการโค้งงอหรือความเสียหายจากการซ้อนที่ไม่เหมาะสม และทำให้แต่ละรายการระบุและดึงข้อมูลได้ง่ายขึ้น การออกแบบแบบเปิดแขนยังสนับสนุนกลยุทธ์การจัดเก็บแบบผสมผสาน เนื่องจากสามารถติดตั้งพื้นหรือชั้นวางแบบตาข่ายเพิ่มเติมที่ด้านบนของแขนเพื่อเก็บของในกล่องขนาดเล็กควบคู่ไปกับสต็อกที่ยาวกว่า ด้วยเหตุนี้ ชั้นวางแบบคานยื่นจึงมักถูกเลือกไม่เพียงแต่สำหรับการจัดเก็บสินค้าขนาดยาวโดยเฉพาะ แต่ยังสำหรับคลังสินค้าที่จัดการสินค้าคงคลังขนาดยาวและขนาดมาตรฐานรวมกันภายในพื้นที่เดียวกัน

เนื่องจากวัสดุจำนวนมากที่จัดการบนชั้นวางแบบคานยื่นมีความแข็งตามความยาว แต่เสี่ยงต่อการโค้งงอหรือโค้งงอเมื่อไม่ได้รับการสนับสนุน รูปแบบการจัดเก็บจึงยืมตรรกะการรับน้ำหนักของตัวเองจากสิ่งของที่ชั้นวางไว้ได้อย่างมีประสิทธิภาพ ความยาวของท่อหรือท่อนไม้ที่วางอยู่บนแขนที่เปิดอยู่หลายแขนจะมีพฤติกรรมเหมือนกับลำแสงที่รองรับหลายจุด โดยคงเส้นตรงและมั่นคงกว่าสิ่งของชิ้นเดียวกันที่วางอยู่บนพื้นหรือบีบลงในถังขยะ นี่เป็นส่วนหนึ่งของเหตุผลว่าทำไมชั้นวางแบบคานยื่นจึงยังคงรูปแบบที่ต้องการแม้ว่าพื้นที่บนพื้นจะมีจำกัด เนื่องจากทางเลือกการจัดเก็บแบบพื้นมักจะมีค่าใช้จ่ายในพื้นที่ที่สูญเปล่า เวลาในการขนย้าย และความเสียหายของวัสดุมากกว่าการติดตั้งชั้นวางเอง

2. การออกแบบโครงสร้างและหลักการทำงานของชั้นวางเท้าแขน

(1) การกำหนดค่าคอลัมน์และแขน

ที่แกนกลางของชั้นวางแบบคานยื่นทุกอันจะมีเสาแนวตั้ง ซึ่งมักจะยึดกับแผ่นฐานที่ยึดกับพื้นเพื่อความมั่นคง แขนแนวนอนถูกยึดหรือเชื่อมเข้ากับเสาตามช่วงเวลาที่กำหนด โดยยื่นออกไปด้านนอกเพื่อสร้างระดับการจัดเก็บแต่ละส่วน เนื่องจากแขนแต่ละข้างได้รับการรองรับที่ปลายด้านหนึ่งเท่านั้น ภาระที่วางไว้พร้อมกับเสาจึงต้องต้านทาน แรงดัด สร้างขึ้นตามแนวแขนแทนที่จะบรรทุกลงไปตรงๆ ผ่านเสารองรับด้านหน้า เช่นเดียวกับในชั้นวางหรือชั้นวางพาเลท การค้ำยันระหว่างเสาพร้อมกับฐานที่มีขนาดเหมาะสม ช่วยกระจายแรงดัดกลับลงสู่พื้น และช่วยให้โครงสร้างทั้งหมดมั่นคงแม้ว่าจะบรรทุกหลายระดับพร้อมกันก็ตาม การไม่มีเสาด้านหน้าคือสิ่งที่ทำให้ชั้นวางยื่นได้มีลักษณะแบบเปิด แต่ยังหมายความว่าความยาวแขน ความหนาของวัสดุ และระยะห่างของคอลัมน์ทั้งหมดจะต้องตรงกับรูปแบบการรับน้ำหนักที่คาดหวัง

แผ่นฐานและวิธีการยึดนั้นคุ้มค่าที่จะแยกออกไป เนื่องจากเสาคานยื่นต้องอาศัยการเชื่อมต่อพื้นอย่างมากเพื่อป้องกันการพลิกคว่ำภายใต้ภาระออฟเซ็ต ฐานที่มีขนาดเล็กหรือยึดแน่นไม่ดีอาจทำให้ทั้งเสาโน้มตัวไปข้างหน้าเล็กน้อยภายใต้การรับน้ำหนัก แม้ว่าวัสดุของแขนและเสาจะแข็งแกร่งเกินพอก็ตาม นี่คือเหตุผลว่าทำไมคำแนะนำในการติดตั้งสำหรับชั้นวางคานยื่นมักจะระบุขนาดฐานขั้นต่ำและรูปแบบสลักเกลียวที่สัมพันธ์กับความสูงของคอลัมน์และการรับน้ำหนักของแขนที่คาดไว้ แทนที่จะปล่อยให้การยึดไว้เป็นแนวทางในภายหลัง

(2) การจัดเรียงด้านเดียวและสองด้าน

โดยทั่วไปชั้นวางแบบคานยื่นจะถูกสร้างขึ้นในรูปแบบพื้นฐานแบบใดแบบหนึ่งจากสองแบบ การจัดเรียงด้านเดียวจะวางแขนไว้ที่ด้านเดียวของแนวเสา ซึ่งใช้ได้ดีกับผนังหรือตามแนวเส้นรอบวงของอาคารที่ไม่มีที่ว่างด้านตรงข้าม การจัดเรียงสองด้านจะขยายแขนทั้งสองข้างของแนวเสาที่ใช้ร่วมกัน ทำให้เกิดทางเดินที่สามารถขนถ่ายได้จากทั้งสองทิศทาง เลย์เอาต์นี้พบได้ทั่วไปในลานขนาดใหญ่และศูนย์กระจายสินค้า ซึ่งจำเป็นต้องมีความหนาแน่นในการจัดเก็บสูงกว่าภายในพื้นที่จำกัด โดยทั่วไปการเลือกระหว่างสองเลย์เอาต์จะขึ้นอยู่กับความกว้างของอาคารที่มีอยู่ ทิศทางของรถยกหรือเครนเคลื่อนที่ และไม่ว่าจะต้องเข้าถึงสต็อกจากด้านใดด้านหนึ่งหรือทั้งสองด้านระหว่างการปฏิบัติงานในแต่ละวัน

เค้าโครงสองด้านยังเปลี่ยนวิธีการออกแบบคอลัมน์และฐาน เนื่องจากเส้นคอลัมน์ที่ใช้ร่วมกันทั้งสองข้างจะต้องต้านทานแรงดัดงอที่ดึงในสองทิศทางแทนที่จะเป็นทิศทางเดียว ในทางปฏิบัติ สิ่งนี้มักหมายถึงการติดตั้งคานยื่นสองด้านต้องใช้แผ่นฐานที่หนักกว่าและระยะห่างของพุกที่กว้างกว่าการวิ่งด้านเดียวที่สร้างขึ้นในระดับหน้าที่เดียวกัน แม้ว่าแขนแต่ละข้างอาจจะเหมือนกันก็ตาม

3. ประเภททั่วไปของชั้นวางเท้าแขนและลักษณะเฉพาะ

(1) งานเบา ชั้นวางเท้าแขน

ชั้นวางคานยื่นสำหรับงานเบาโดยทั่วไปสร้างด้วยเสาและแขนเหล็กเกจที่เบากว่า มีขนาดตามความยาวที่สั้นกว่า โปรไฟล์ที่บางกว่า และน้ำหนักรวมมัดที่ต่ำกว่า การจัดหมวดหมู่นี้เป็นเรื่องปกติในโรงงานขนาดเล็ก ร้านฮาร์ดแวร์ และลานวัสดุที่จัดการรายการต่างๆ เช่น ท่อพีวีซี แถบแคบ และการขึ้นรูปแบบบาง แทนที่จะเป็นสต็อกโครงสร้างขนาดใหญ่ เนื่องจากการหมุนเวียนในการตั้งค่าเหล่านี้มักเกิดขึ้นบ่อยครั้ง ชั้นวางคานยื่นสำหรับงานเบาจึงมักได้รับการกำหนดค่าให้มีระยะห่างระหว่างแขนใกล้กันมากขึ้น เพื่อให้มัดรวมกลุ่มเล็กๆ เป็นระเบียบ และง่ายต่อการแยกตามขนาดหรือประเภท

(2) ชั้นวางเท้าแขนสำหรับงานขนาดกลาง

ชั้นวางคานยื่นสำหรับงานปานกลางขยายหลักการเปิดด้านหน้าแบบเดียวกันไปสู่ช่วงน้ำหนักและความยาวของมัดที่กว้างขึ้น ทำให้เป็นทางเลือกทั่วไปในโรงงานผลิตทั่วไปและจุดจำหน่ายวัสดุก่อสร้าง โดยทั่วไปการจำแนกประเภทนี้จะใช้แขนและเสาเสริมแรงปานกลางซึ่งสามารถรองรับโหลดแบบผสมได้โดยไม่ต้องค้ำยันที่หนักกว่าที่ปลายด้านบนของช่วงหน้าที่ สิ่งอำนวยความสะดวกหลายแห่งเลือกชั้นวางคานยื่นสำหรับงานปานกลางเมื่อสินค้าคงคลังมีหลายขนาดผสมกัน แทนที่จะเป็นวัสดุประเภทแคบประเภทเดียว

(3) งานหนัก ชั้นวางเท้าแขน

ชั้นวางคานยื่นสำหรับงานหนักถูกสร้างขึ้นด้วยแขนที่หนาขึ้น เสาเสริมแรง และการเชื่อมต่อฐานที่แข็งแรงขึ้นเพื่อรองรับแท่งเหล็กยาว คานไม้ขนาดใหญ่ และโปรไฟล์ที่มัดรวมกันอย่างหนาแน่น การจำแนกประเภทนี้มักพบในศูนย์บริการเหล็ก ลานไม้แปรรูปขนาดใหญ่ และโรงงานผลิตที่เก็บวัตถุดิบขนาดยาวจำนวนมากเพื่อรอการแปรรูปต่อไป เนื่องจากแรงดัดงอที่เกี่ยวข้องมีมากกว่าที่ส่วนท้ายของช่วงนี้ โดยทั่วไปแล้วชั้นวางคานยื่นสำหรับงานหนักจึงต้องให้ความสำคัญกับการยึดฐานและการค้ำยันเสาในระหว่างการติดตั้ง

(4) การกำหนดค่าเพิ่มเติม

นอกเหนือจากประเภทการใช้งานทั่วไปทั้งสามประเภทนี้แล้ว บางครั้งชั้นวางแบบคานยื่นยังได้รับการดัดแปลงเพิ่มเติมเพื่อให้เหมาะกับสภาพแวดล้อมเฉพาะ รวมถึงระบบฐานเคลื่อนที่ที่เคลื่อนที่ไปตามรางพื้นเพื่อบีบอัดพื้นที่ทางเดินในโรงงานที่มีการหมุนเวียนต่ำกว่า โครงสร้างสแตนเลสสำหรับพื้นที่การประมวลผลที่สะอาดกว่า และการเคลือบทนความเย็นสำหรับการจัดเก็บที่อุณหภูมิต่ำ ตัวอย่างเช่น King Global Shelf ผลิตชั้นวางแบบคานยื่นออกมาสำหรับการกำหนดค่าที่หลากหลายควบคู่ไปกับการจำแนกประเภทหน้าที่มาตรฐาน ซึ่งช่วยให้โรงงานสามารถจัดหารูปแบบการจัดเก็บข้อมูลหลายรูปแบบจากพื้นหลังการผลิตเดียว แทนที่จะประสานงานซัพพลายเออร์ที่แยกกันสำหรับแต่ละรูปแบบ

การเลือกระหว่างการกำหนดค่าเหล่านี้แทบจะไม่เกี่ยวกับการระบุตัวเลือกที่เหนือกว่าเพียงตัวเดียว เนื่องจากแต่ละรูปแบบจะแลกกับต้นทุน ความซับซ้อน และพื้นที่พื้นที่แตกต่างกัน สิ่งอำนวยความสะดวกที่มีการหมุนเวียนที่สม่ำเสมอและคาดการณ์ได้อาจพบว่าการติดตั้งสำหรับงานหนักแบบคงที่ให้มูลค่าระยะยาวที่ดีที่สุด ในขณะที่การปฏิบัติงานที่จัดการสินค้าคงคลังตามฤดูกาลหรือที่ผันผวนอาจได้รับประโยชน์มากขึ้นจากระบบฐานเคลื่อนที่ที่ช่วยให้พื้นที่ทางเดินบีบอัดเมื่อมีการใช้งานแขนน้อยลง

แผนภูมิด้านล่างวางชั้นวางคานยื่นสำหรับงานเบา งานปานกลาง และงานหนักไว้เคียงข้างกัน โดยใช้ดัชนีความจุสัมพัทธ์ แทนที่จะเป็นตัวเลขน้ำหนักคงที่ แนวทางนี้มีประโยชน์เนื่องจากความจุของแขนจริงจะขึ้นอยู่กับความยาวของแขน ความหนาของวัสดุ และการกระจายโหลดทั่วแขนอย่างสม่ำเสมอ การดูหน้าที่ทั้งสามประเภทในระดับทั่วไปยังคงช่วยแสดงให้เห็นว่าช่วงความจุทั่วไปเปลี่ยนแปลงไปอย่างไรเมื่อโครงสร้างได้รับการเสริมความแข็งแรงสำหรับสต็อกที่มีน้ำหนักมากขึ้น แถบแนวนอนจะขยายออกไปทางขวาเมื่อการจำแนกหน้าที่เพิ่มขึ้น ทำให้มองเห็นได้อย่างรวดเร็วว่าแต่ละการจำแนกประเภทอยู่สัมพันธ์กับส่วนอื่นๆ อย่างไร ก่อนที่จะเลือกชุดแขนและเสาที่เฉพาะเจาะจง การเปรียบเทียบทั่วไปนี้สามารถใช้เป็นจุดเริ่มต้นในการจำกัดประเภทหน้าที่ที่ตรงกับความต้องการจัดเก็บที่กำหนดมากที่สุด

ดังที่แสดงในแผนภูมิ ชั้นวางคานยื่นสำหรับงานเบาจะครอบครองส่วนล่างของดัชนีสัมพัทธ์ ซึ่งสะท้อนถึงการออกแบบสำหรับสิ่งของที่สั้นกว่า เบากว่า และกะทัดรัดกว่าซึ่งมีการจัดการบ่อยครั้งตลอดทั้งวัน ชั้นวางคานยื่นสำหรับงานปานกลางตั้งอยู่ใกล้ตรงกลางของเครื่องชั่ง แสดงถึงโครงสร้างที่สามารถรองรับน้ำหนักมัดได้หลากหลายขึ้น โดยไม่ต้องใช้ส่วนคอลัมน์ที่หนักกว่าที่ใช้ในการจำแนกประเภทด้านบน ชั้นวางคานยื่นสำหรับงานหนักจะขยายออกไปไกลสุดตามแนวคาน สอดคล้องกับโครงสร้างที่สร้างขึ้นด้วยแขนที่หนาขึ้น เสาเสริมความแข็งแรง และจุดเชื่อมต่อฐานที่แข็งแรงขึ้นเพื่อจัดการแท่งเหล็กขนาดยาว คานไม้ขนาดใหญ่ และวัสดุที่มัดรวมกันอย่างหนาแน่น การวางตำแหน่งสัมพัทธ์ในแผนภูมิไม่ได้หมายถึงการแสดงตัวเลขน้ำหนักที่แน่นอนสำหรับผลิตภัณฑ์เดี่ยวใดๆ เนื่องจากชั้นวางสองชั้นในระดับหน้าที่เดียวกันยังคงอาจแตกต่างกันได้เมื่อพิจารณาถึงรายละเอียดความยาวแขน ระยะห่าง และการเสริมแรงแล้ว แต่การเปรียบเทียบมีจุดมุ่งหมายเพื่อแสดงทิศทางทั่วไปที่ความสามารถในการรับน้ำหนักเคลื่อนที่เนื่องจากชั้นวางแบบคานยื่นถูกสร้างขึ้นเพื่อรองรับสต็อกที่หนักขึ้นและยาวขึ้นเรื่อยๆ ในทางปฏิบัติ โกดังหรือลานที่ต้องจัดการขอบสั้นและโครงแบบบางมักจะมองไปทางปลายล่างของเครื่องชั่งนี้ ในขณะที่ศูนย์กระจายสินค้าเหล็กที่จัดเก็บสต็อกแท่งยาวจะมองไปทางปลายบน สิ่งอำนวยความสะดวกที่มีสินค้าคงคลังแบบผสมบางครั้งจะรวมประเภทหน้าที่มากกว่าหนึ่งประเภทไว้ในทางเดินเดียวกัน โดยวางสิ่งของที่เบากว่าไว้บนแขนที่สร้างไว้สำหรับประเภทที่ต่ำกว่า และสงวนส่วนที่เสริมไว้สำหรับมัดที่หนักที่สุด เนื่องจากตัวเลขที่แน่นอนที่แยกประเภทหน้าที่หนึ่งออกจากอีกประเภทหนึ่งอาจแตกต่างกันระหว่างผู้ผลิตและการกำหนดค่า ผู้ซื้อจึงควรยืนยันความจุระดับแขนสำหรับขนาดรายการเฉพาะของตน แทนที่จะอาศัยชื่อประเภทหน้าที่เพียงอย่างเดียว แผนภูมินี้จึงมีประโยชน์มากที่สุดในฐานะเครื่องมือวางแนวในระหว่างขั้นตอนแรกของการวางแผน ก่อนที่ความยาวแขน ระยะห่าง และความสูงของคอลัมน์จะถูกสรุปสำหรับเค้าโครงเฉพาะ การทำความเข้าใจการวางตำแหน่งแบบสัมพันธ์นี้ยังช่วยในการเปรียบเทียบชั้นวางแบบคานยื่นกับรูปแบบการจัดเก็บข้อมูลอื่นๆ ที่จะกล่าวถึงต่อไปในบทความนี้ เนื่องจากจะให้ความกระจ่างว่าแต่ละประเภทหน้าที่เหมาะสมกับโซลูชันการจัดเก็บสินค้าขนาดยาวที่หลากหลายมากขึ้น

4. คุณสมบัติหลักและข้อดีของระบบจัดวางสินค้าแบบคานยื่น

(1) การเข้าถึงแบบเปิดด้านหน้า

ข้อดีอย่างหนึ่งที่ใช้งานได้จริงที่สุดของชั้นวางแบบคานยื่นคือ การออกแบบเปิดด้านหน้า ซึ่งจะถอดเสาด้านหน้าที่พบในระบบแร็คแบบปิด และช่วยให้รถยก เครน หรืออุปกรณ์ขนย้ายแบบแมนนวลเข้าถึงได้โดยตรงจากด้านเปิด รูปแบบการเข้าถึงนี้มีประโยชน์อย่างยิ่งสำหรับสิ่งของขนาดยาวที่ไม่สามารถเอียงหรือยกในแนวตั้งลงในช่องแคบๆ ได้ โดยไม่เสี่ยงต่อความเสียหายหรือต้องมีขั้นตอนการจัดการเพิ่มเติม เนื่องจากการขนถ่ายสามารถเกิดขึ้นได้ตลอดความยาวของสินค้า แทนที่จะผ่านช่องเปิดที่จำกัด ชั้นวางแบบคานยื่นมักจะช่วยลดเวลาที่ต้องใช้ในการวางหรือดึงสินค้าในสต็อกที่มีขนาดยาว เมื่อเทียบกับรูปแบบการจัดเก็บแบบปิด

(2) ความแข็งแรงของโครงสร้างและการกระจายน้ำหนัก

ชั้นวางแบบคานยื่นนั้นอาศัยแขนและเสาที่ออกแบบเป็นพิเศษเพื่อจัดการแรงดัดงอที่เกิดขึ้นเมื่อโหลดวางอยู่บนส่วนรองรับปลายด้านเดียว แทนที่จะเป็นโครงด้านหน้าและด้านหลัง แผ่นฐาน การยึดพื้น และการค้ำยันระหว่างเสา ล้วนมีส่วนช่วยรักษาโครงสร้างให้มั่นคง แม้ว่าจะมีการโหลดวัสดุยาวหลายระดับในเวลาเดียวกันก็ตาม วิธีการเชิงโครงสร้างนี้ช่วยให้สามารถจัดเก็บสิ่งของที่ยาวต่อเนื่อง เช่น ท่อหรือไม้ที่มีความยาวเต็มแขนได้ โดยไม่จำเป็นต้องตัด งอ หรือเปลี่ยนตำแหน่งเพื่อให้พอดีกับพื้นที่จัดเก็บที่สั้นลง

(3) ระยะห่างของแขนที่กำหนดค่าได้และพื้นเสริม

โดยทั่วไปแขนบนชั้นวางแบบคานยื่นสามารถปรับตำแหน่งใหม่ได้ตามความสูงของเสา ทำให้สามารถปรับระยะห่างในแนวตั้งได้ตามขนาดเส้นผ่านศูนย์กลางของสินค้า ความสูงของมัด หรือความต้องการในการจัดเก็บที่เปลี่ยนแปลงเมื่อเวลาผ่านไป ชั้นวางแบบคานยื่นหลายรุ่นยังรองรับพื้นเสริมหรือแผงตาข่ายที่วางพาดแขน โดยเปลี่ยนส่วนหนึ่งของโครงสร้างให้เป็นพื้นที่ชั้นวางแบบเรียบที่เหมาะสำหรับสินค้าบรรจุกล่องหรือสินค้าขนาดเล็กที่วางบนพาเลท ความยืดหยุ่นนี้หมายถึงการติดตั้งชั้นวางแบบคานยื่นเดียวสามารถรองรับทั้งวัตถุดิบที่มีขนาดยาวและสินค้าคงคลังแบบผสมที่มีขนาดเล็กกว่าภายในพื้นที่เดียวกัน ซึ่งมีประโยชน์อย่างยิ่งในโรงงานที่ไม่มีพื้นที่แยกต่างหากสำหรับระบบชั้นวางสองระบบที่แตกต่างกัน

(4) ลดความเสียหายของวัสดุและการมองเห็นสินค้าคงคลัง

เนื่องจากสิ่งของที่มีความยาวจะวางอยู่บนจุดรองรับที่เปิดอยู่หลายแห่ง แทนที่จะวางซ้อนกันหรืออัดแน่นในพื้นที่จำกัด โดยทั่วไปแล้วชั้นวางแบบคานยื่นจะช่วยลดความเสียหายจากการโค้งงอ รอยขีดข่วน และการกระแทกที่อาจเกิดขึ้นได้เมื่อมีการกองสิ่งของที่มีความยาวกองอยู่บนพื้นโดยตรง การออกแบบแบบเปิดยังช่วยให้มองเห็นสต็อกได้ตลอดความยาว ทำให้พนักงานระบุเกรด ขนาด หรือสภาพได้ทันที แทนที่จะต้องดึงสินค้าออกมาตรวจสอบ ซึ่งจะช่วยประหยัดเวลาในการค้นหาความยาวหรือโปรไฟล์เฉพาะในระหว่างกะทำงานที่ยุ่งวุ่นวายได้

แผนภูมิเรดาร์ด้านล่างแสดงชั้นวางแบบคานยื่น ชั้นวางพาเลท และชั้นวางมาตรฐานวางคู่กันโดยแสดงคุณลักษณะทั่วไป 5 ประการที่มักมีอิทธิพลต่อการตัดสินใจจัดเก็บ แทนที่จะกำหนดคะแนนทางเทคนิคคงที่ รูปร่างที่วาดสำหรับแต่ละระบบมีจุดมุ่งหมายเพื่อเป็นการเปรียบเทียบทั่วไป โดยขึ้นอยู่กับวิธีการใช้แต่ละรูปแบบโดยทั่วไปในทางปฏิบัติ ความเหมาะสมในการจัดเก็บสินค้าขนาดยาว ประสิทธิภาพพื้นที่สำหรับรูปร่างที่ไม่ปกติ ความคล่องตัวของสินค้าคงคลังแบบผสม การปรับแขนหรือระดับ และความเร็วในการเข้าถึงคือจุดอ้างอิง 5 จุดที่ใช้ในการเปรียบเทียบนี้ รูปร่างที่ใหญ่ขึ้นไปยังจุดใดจุดหนึ่งบ่งบอกว่ารูปแบบการจัดเก็บข้อมูลมีแนวโน้มที่จะทำงานได้ค่อนข้างดีในพื้นที่นั้น เมื่อเทียบกับอีกสองรูปแบบที่แสดง ภาพรวมประเภทนี้อาจมีประโยชน์ในช่วงต้นของโครงการ ก่อนที่อาคารสถานที่จะจัดรูปแบบพื้นที่จัดเก็บข้อมูลรูปแบบเดียว หรือตัดสินใจรวมมากกว่าหนึ่งประเภทภายในอาคารเดียวกัน

เมื่อพิจารณาจากรูปร่างของชั้นวางแบบคานยื่น จุดที่กว้างที่สุดจะขึ้นอยู่กับความเหมาะสมในการจัดเก็บสิ่งของขนาดยาว ความสามารถในการปรับแขน และความเร็วในการเข้าถึง ซึ่งสะท้อนถึงการออกแบบแบบเปิดด้านหน้าและความสามารถในการปรับขนาดแขนให้เข้ากับความยาวของสิ่งของได้หลากหลาย เมื่อเปรียบเทียบกันแล้ว การจัดวางบนพาเลทมีแนวโน้มที่จะได้คะแนนต่ำกว่าสำหรับความเหมาะสมในการจัดเก็บสินค้าขนาดยาว เนื่องจากโดยทั่วไปแล้วช่องที่จัดวางบนพาเลทจะมีขนาดตามรอยเท้าของพาเลทมาตรฐาน แทนที่จะเป็นสต็อกที่ยาวอย่างต่อเนื่อง ชั้นวางแบบมาตรฐานแสดงรูปร่างที่เล็กที่สุดตามความเหมาะสมของสินค้าขนาดยาวและการปรับระดับแขน เนื่องจากระดับชั้นวางคงที่ได้รับการออกแบบมาโดยเฉพาะสำหรับสิ่งของที่บรรจุกล่องหรือชุดที่มีขนาดเล็กกว่า แทนที่จะเป็นวัสดุที่ยาวหรือไม่สม่ำเสมอ ในด้านประสิทธิภาพของพื้นที่สำหรับรูปทรงที่ผิดปกติ ชั้นวางคานยื่นและชั้นวางพาเลทจะวางชิดกันมากขึ้น เนื่องจากทั้งสองระบบถูกสร้างขึ้นโดยมีเสาโครงสร้างที่รองรับความหนาแน่นในการจัดเก็บข้อมูลจากพื้นจรดเพดานอย่างมาก ความอเนกประสงค์ของสินค้าคงคลังแบบผสมเน้นย้ำถึงจุดแข็งในทางปฏิบัติประการหนึ่งของชั้นวางแบบคานยื่น เนื่องจากสามารถเพิ่มแผ่นพื้นเสริมไว้ที่แขนเพื่อเก็บสินค้าชนิดบรรจุกล่องขนาดเล็กโดยไม่ต้องใช้ระบบชั้นวางแยกต่างหาก ความเร็วในการเข้าถึงยังเอื้อต่อชั้นวางแบบคานยื่นในการเปรียบเทียบนี้ เนื่องจากการกำหนดค่าแบบเปิดด้านหน้าทำให้อุปกรณ์เข้าถึงได้โดยตรง แทนที่จะนำทางเข้าไปในช่องที่ปิดล้อม เป็นที่น่าสังเกตว่าแผนภูมิเรดาร์นี้สะท้อนถึงแนวโน้มทั่วไปมากกว่าการจัดอันดับคงที่ซึ่งใช้กับทุกโรงงาน เนื่องจากรูปแบบชั้นวางพาเลทที่วางแผนไว้อย่างดียังคงสามารถมีประสิทธิภาพสูงสำหรับสินค้าที่จัดวางบนพาเลท และชั้นวางยังคงเป็นทางเลือกที่เป็นประโยชน์สำหรับสินค้าขนาดเล็กและสม่ำเสมอ การเปรียบเทียบมีประโยชน์มากที่สุดในฐานะจุดเริ่มต้นเมื่อคลังสินค้าจัดการสินค้าหลายประเภทผสมกัน และจำเป็นต้องตัดสินใจว่าจะแบ่งพื้นที่จัดเก็บระหว่างส่วนยื่นของสินค้าขนาดยาวและรูปแบบชั้นวางอื่นๆ อย่างไร ในโรงงานหลายแห่ง ชั้นวางแบบคานยื่นได้รับการติดตั้งควบคู่ไปกับชั้นวางหรือชั้นวางพาเลทแทนที่จะเปลี่ยนทั้งหมด เนื่องจากแต่ละรูปแบบมีแนวโน้มที่จะให้บริการในส่วนที่แตกต่างกันของสินค้าคงคลังโดยรวม การตรวจสอบแผนภูมิลักษณะนี้ควบคู่ไปกับขนาดสินค้าจริงและอุปกรณ์การจัดการที่ไซต์งานยังคงเป็นขั้นตอนสำคัญก่อนที่จะสรุปเค้าโครงคลังสินค้า

5. การใช้งานในอุตสาหกรรมและกรณีการใช้งานทั่วไปสำหรับชั้นวางแบบยื่นออกมา

(1) วัสดุก่อสร้างและลานไม้

ลานวัสดุก่อสร้างและซัพพลายเออร์ไม้แปรรูปเป็นหนึ่งในสถานที่ที่พบได้บ่อยที่สุดสำหรับชั้นวางคานยื่น โดยที่ไม้กระดานยาว คานโครงสร้าง ส่วนท่อ และแบบหล่อจะต้องไม่อยู่บนพื้น และจัดระเบียบตามขนาดหรือเกรด การเข้าถึงแบบเปิดด้านหน้าช่วยให้ผู้โหลดสามารถเลื่อนกระดานยาวหรือท่อไปบนแขนได้โดยตรง โดยไม่ต้องเคลื่อนผ่านช่องที่ปิดไว้ ซึ่งมีประโยชน์อย่างยิ่งเมื่อวัสดุมาถึงในการขนส่งจำนวนมากซึ่งจำเป็นต้องคัดแยกอย่างรวดเร็ว

(2) การประมวลผลโลหะและโปรไฟล์

โรงงานแปรรูปโลหะและโปรไฟล์มักใช้ชั้นวางคานยื่นเพื่อจัดเก็บเหล็กเส้น การอัดขึ้นรูปอะลูมิเนียม และวัตถุดิบขนาดยาวอื่นๆ ก่อนหรือหลังการตัดเฉือน เนื่องจากสิ่งของเหล่านี้มักจะหนักและแข็งตลอดความยาว โครงสร้างรองรับแบบเปิดแขนจึงช่วยป้องกันการโค้งงอหรือการบิดงอที่อาจเกิดขึ้นได้เมื่อมีการวางสต็อกโลหะยาวบนพื้นโดยตรงหรือถูกบีบลงในช่องเก็บของขนาดเล็ก

(3) การผลิตเฟอร์นิเจอร์

ผู้ผลิตเฟอร์นิเจอร์มักพึ่งพาชั้นวางแบบคานยื่นเพื่อจัดเก็บส่วนประกอบที่ยาว เช่น โครงโครง ราวม่าน และชิ้นส่วนตกแต่งที่ไม่พอดีกับชั้นวางมาตรฐาน การเก็บส่วนประกอบเหล่านี้ไว้บนแขนที่เปิดกว้างแทนที่จะวางซ้อนกันอย่างหลวมๆ บนพื้นจะช่วยลดความเสี่ยงของการบิดเบี้ยว และทำให้พนักงานฝ่ายผลิตสามารถเลือกความยาวหรือโปรไฟล์ที่ถูกต้องระหว่างการประกอบได้ง่ายขึ้น

(4) ศูนย์โลจิสติกส์และกระจายสินค้า

ศูนย์โลจิสติกส์และการกระจายสินค้าที่จัดการสินค้าที่ขนส่งสินค้าขนาดยาว ท่อ หรือสินค้าที่มีรูปทรงบางครั้งจะติดตั้งชั้นวางแบบคานยื่นควบคู่ไปกับชั้นวางพาเลทเพื่อจัดการส่วนของสินค้าคงคลังที่ไม่พอดีกับฐานวางพาเลทมาตรฐาน ในการตั้งค่าเหล่านี้ ชั้นวางแบบคานยื่นมักจะครอบคลุมส่วนที่เล็กกว่าแต่ยังคงสำคัญของแผนการจัดเก็บข้อมูลโดยรวม ซึ่งจะช่วยเสริมแทนที่จะแทนที่รูปแบบอื่นๆ ที่ใช้อยู่แล้ว

(5) สิ่งอำนวยความสะดวกการอัดขึ้นรูปพลาสติก อลูมิเนียม และท่อ

การดำเนินงานที่เน้นการอัดขึ้นรูป รวมถึงโรงงานโปรไฟล์พลาสติกและอะลูมิเนียม มักจะสร้างผลิตภัณฑ์สำเร็จรูปที่มีความยาวต่อเนื่องกันโดยตรงจากสายการผลิต และชั้นวางแบบยื่นออกมาในตำแหน่งใกล้กับปลายสายการผลิตช่วยให้สามารถจัดฉากและระบายความร้อนที่มีความยาวที่อัดขึ้นมาใหม่ได้โดยไม่ต้องงอหรือขด เนื่องจากวัสดุที่อัดขึ้นรูปมีแนวโน้มที่จะเกิดรอยบนพื้นผิวมากกว่าสต็อกแท่งทึบ บางครั้งแขนในการตั้งค่าเหล่านี้จึงได้รับการติดตั้งด้วยฝาครอบป้องกันหรือแผ่นรองเพื่อลดความเสียหายจากการสัมผัสระหว่างการจัดเตรียม

แผนภูมิคอลัมน์ด้านล่างแสดงมุมมองทั่วไปที่แสดงให้เห็นว่าการใช้งานแร็คคานยื่นมีแนวโน้มที่จะกระจายไปในอุตสาหกรรมทั่วไปหลายประเภท ตัวเลขเหล่านี้ไม่ได้มาจากการสำรวจอย่างเป็นทางการเพียงครั้งเดียว แต่สะท้อนถึงรูปแบบกว้างๆ ที่มักเกี่ยวข้องกับความต้องการในการจัดเก็บสินค้าขนาดยาวในภาคส่วนต่างๆ วัสดุก่อสร้างและไม้แปรรูป การแปรรูปโลหะและโปรไฟล์ การผลิตเฟอร์นิเจอร์ โลจิสติกส์และการจัดจำหน่าย และการแปรรูปพลาสติกหรืออะลูมิเนียม เป็นตัวแทน 5 หมวดหมู่ คอลัมน์ที่สูงขึ้นบ่งบอกถึงอุตสาหกรรมที่ชั้นวางแบบคานยื่นมักเชื่อมโยงกับการจัดเก็บสินค้าขนาดยาว ในขณะที่คอลัมน์ที่สั้นกว่าแสดงถึงส่วนที่ยังคงใช้รูปแบบดังกล่าว แต่ปรากฏน้อยกว่าเมื่อเทียบกับส่วนอื่นๆ แผนภูมินี้มีจุดมุ่งหมายเพื่อให้เข้าใจโดยทั่วไปว่าชั้นวางคานยื่นเหมาะกับบริบททางอุตสาหกรรมในวงกว้างอย่างไร แทนที่จะใช้เป็นข้อมูลแจกแจงตลาดที่แม่นยำ

วัสดุก่อสร้างและไม้แปรรูปเป็นตัวแทนของเสาที่สูงที่สุดในภาพประกอบนี้ ซึ่งสอดคล้องกับการใช้ชั้นวางคานยื่นบ่อยๆ เพื่อจัดเก็บไม้กระดาน คาน ท่อ และสต็อกการก่อสร้างที่ยาวอื่นๆ ในลานและจุดกระจายสินค้า การประมวลผลโลหะและโปรไฟล์เป็นไปตามนั้นอย่างใกล้ชิด สะท้อนให้เห็นวิธีการจัดเรียงเหล็กเส้น การอัดขึ้นรูปอะลูมิเนียม และวัตถุดิบที่มีลักษณะเป็นม้วนหรือมีลักษณะเป็นแท่งโดยทั่วไปบนแขนยื่นก่อนหรือหลังการตัดเฉือน การผลิตเฟอร์นิเจอร์จะปรากฏเป็นคอลัมน์ขนาดกลาง เนื่องจากส่วนประกอบเฟอร์นิเจอร์หลายอย่าง เช่น รางยาว สต็อกโครง และชิ้นส่วนตกแต่งจะได้รับประโยชน์จากการจัดเก็บแบบเปิดด้านหน้าที่ช่วยให้วัสดุอยู่ในแนวตรงและง่ายต่อการดึงโดยไม่ต้องเปลี่ยนตำแหน่งซ้ำ ศูนย์โลจิสติกส์และการกระจายสินค้าแสดงส่วนแบ่งค่อนข้างน้อยในภาพประกอบนี้ ส่วนใหญ่เป็นเพราะสิ่งอำนวยความสะดวกดังกล่าวมักจะจัดการประเภทสินค้าที่หลากหลาย ซึ่งหมายความว่าชั้นวางแบบคานยื่นมักจะครอบคลุมเฉพาะส่วนสินค้าขนาดยาวของการจัดเก็บโดยรวมเท่านั้น การแปรรูปพลาสติกและอะลูมิเนียมปรากฏเป็นคอลัมน์ที่เล็กที่สุดที่นี่ แม้ว่าไม่ได้หมายความว่ารูปแบบนั้นไม่สำคัญในภาคนั้น เพียงแต่ว่ามันแสดงถึงความต้องการพื้นที่จัดเก็บโดยรวมที่แคบกว่าเมื่อเทียบกับอีกสี่หมวดหมู่อื่น ๆ ในทั้งห้าหมวดหมู่ สาเหตุหลักที่ทำให้ชั้นวางยื่นได้ปรากฏขึ้นนั้นส่วนใหญ่เหมือนกัน: สิ่งของที่ยาวเกินไป ไม่สม่ำเสมอเกินไป หรือใหญ่เกินไปสำหรับชั้นวางแบบมาตรฐานหรือพื้นที่วางบนพาเลท จำเป็นต้องมีโครงสร้างรองรับที่ช่วยให้ความยาวของตัวเองวางได้อย่างปลอดภัยบนแขนที่เปิดหลายอัน โรงงานที่รวมเอาคุณลักษณะทางอุตสาหกรรมเหล่านี้ไว้มากกว่าหนึ่งอย่าง เช่น ผู้ผลิตที่แปรรูปโปรไฟล์โลหะและประกอบส่วนประกอบเฟอร์นิเจอร์ มักจะลงเอยด้วยการใช้ชั้นวางแบบคานยื่นข้ามการดำเนินงานมากกว่าหนึ่งส่วน ขนาดสัมพัทธ์ที่แสดงในแผนภูมินี้สามารถเปลี่ยนแปลงได้อย่างมากจากสถานที่แห่งหนึ่งไปยังอีกสถานที่หนึ่ง โดยขึ้นอยู่กับปริมาณการผลิต พื้นที่ว่าง และส่วนผสมเฉพาะของวัตถุดิบที่จัดการในไซต์งาน เนื่องจากความแปรปรวนนี้ จึงควรอ่านแผนภูมิในลักษณะทั่วไป แทนที่จะเป็นกฎตายตัวสำหรับคลังสินค้าหรือลานทุกแห่ง การทบทวนวิธีการใช้ชั้นวางแบบคานยื่นในโรงงานที่คล้ายกันยังคงเป็นจุดอ้างอิงที่เป็นประโยชน์เมื่อวางแผนรูปแบบการจัดเก็บใหม่หรือขยายพื้นที่จัดเก็บที่มีอยู่

6. ความยาวแขนสัมพันธ์กับความสามารถในการรับน้ำหนักอย่างไร

ความยาวของแขนเป็นหนึ่งในปัจจัยที่มีอิทธิพลมากที่สุดในการกำหนดว่าแขนชั้นวางแบบคานยื่นจะสามารถรองรับน้ำหนักได้มากเพียงใด ควบคู่ไปกับความหนาของวัสดุและการเสริมความแข็งแรงของเสา เนื่องจากแขนจับจ้องอยู่ที่ปลายด้านหนึ่งเท่านั้น การยืดแขนนั้นออกไปด้านนอกจะเพิ่ม ผลการดัด ณ จุดที่บรรจบกับเสาแม้ว่าน้ำหนักรวมที่วางไว้บนแขนจะเท่าเดิมก็ตาม การทำความเข้าใจความสัมพันธ์นี้ในแง่ทั่วไปสามารถช่วยได้เมื่อเปรียบเทียบการกำหนดค่าแร็คคานยื่น หรือตรวจสอบว่าเหตุใดผู้ผลิตจึงเสนอความยาวแขนที่หลากหลายโดยจับคู่กับระดับการเสริมแรงที่แตกต่างกัน แทนที่จะเป็นการออกแบบสากลแบบเดียว

วิธีที่เป็นประโยชน์ในการนึกภาพสิ่งนี้คือกระดานดำน้ำ: กระดานกระโดดน้ำที่ยื่นออกไปเหนือน้ำจะโค้งงออย่างเห็นได้ชัดภายใต้น้ำหนักของคนคนเดียวกันมากกว่ากระดานที่สั้นกว่าที่ยึดกับฐานเดียวกัน วัสดุของกระดานไม่มีการเปลี่ยนแปลง มีเพียงระยะห่างระหว่างปลายคงที่กับน้ำหนักบรรทุก และแขนยื่นที่ตอบสนองต่อความยาวในลักษณะเดียวกัน

แผนภูมิเส้นด้านล่างแสดงความสัมพันธ์ทางวิศวกรรมทั่วไปมากกว่าข้อมูลจำเพาะของผลิตภัณฑ์: เมื่อความยาวของแขนยื่นเพิ่มขึ้น ความสามารถในการรับน้ำหนักสัมพัทธ์ที่สามารถรองรับได้อย่างปลอดภัยมีแนวโน้มลดลง เว้นแต่ว่าแขนและเสาจะได้รับการเสริมกำลังเพิ่มเติม รูปแบบนี้เป็นไปตามพฤติกรรมคานคานยื่นขั้นพื้นฐาน โดยที่ภาระที่วางห่างจากปลายที่รองรับจะสร้างเอฟเฟกต์การโค้งงอที่ใหญ่ขึ้น ณ จุดที่แขนบรรจบกับเสา แกนแนวนอนจัดกลุ่มความยาวแขนออกเป็นสี่ประเภททั่วไป โดยย้ายจากแขนที่สั้นกว่าไปสู่แขนที่ยาวเป็นพิเศษ ในขณะที่แกนแนวตั้งแสดงถึงดัชนีความสามารถในการรับน้ำหนักสัมพัทธ์แทนที่จะเป็นตัวเลขน้ำหนักที่แน่นอน ความชันลงของเส้นเป็นจุดหลักที่น่าสนใจ เนื่องจากแสดงให้เห็นว่าความจุมีแนวโน้มลดลงอย่างไรเมื่อความยาวของแขนยื่นออกจากคอลัมน์ ความสัมพันธ์นี้เป็นเหตุผลหนึ่งที่ผู้ผลิตชั้นวางแบบคานยื่นเสนอความยาวแขนที่หลากหลายโดยจับคู่กับคอลัมน์และความหนาของแขนที่แตกต่างกัน แทนที่จะใช้โครงสร้างตายตัวเพียงตัวเดียว

ที่ปลายด้านที่สั้นกว่าของแกนนอน ดัชนีความสามารถในการรับน้ำหนักสัมพัทธ์จะอยู่ที่จุดสูงสุด ซึ่งสะท้อนให้เห็นว่าแขนที่สั้นกว่าวางโหลดไว้ใกล้กับคอลัมน์มากขึ้น ดังนั้นจึงสร้างเอฟเฟกต์การโค้งงอที่เล็กลงที่จุดเชื่อมต่อ เมื่อเคลื่อนไปทางแขนที่มีความยาวปานกลาง เส้นจะเริ่มลาดลง แสดงให้เห็นว่าแม้ความยาวแขนที่เพิ่มขึ้นปานกลางก็สามารถลดน้ำหนักที่แขนสามารถรองรับได้อย่างปลอดภัย หากความหนาและความแข็งแรงของเสายังคงไม่เปลี่ยนแปลง ประเภทแขนยาวยังคงมีแนวโน้มลดลง แสดงให้เห็นว่าเหตุใดโรงงานที่จัดเก็บสต็อกที่ยาวขึ้น เช่น ส่วนท่อที่ขยายออกหรือคานไม้ยาว โดยทั่วไปจะจับคู่แขนที่ยาวกว่ากับส่วนเหล็กที่หนาขึ้น หรือการเสริมเสาเพิ่มเติม แทนที่จะขยายแขนที่มีน้ำหนักเบากว่าเพียงอย่างเดียว ที่ปลายแกนที่ยาวเป็นพิเศษ ดัชนีสัมพัทธ์จะไปถึงจุดต่ำสุดในภาพประกอบนี้ ซึ่งเน้นให้เห็นว่าเหตุใดช่วงที่ยาวมากจึงมักจำเป็นต้องมีการกำหนดค่าแร็คคานยื่นสำหรับงานหนัก ระยะห่างระหว่างแขนที่ใกล้กว่าตามความสูงของคอลัมน์ หรือการค้ำยันเพิ่มเติมระหว่างคอลัมน์ เป็นที่น่าสังเกตว่าการลดลงนี้ไม่ใช่ข้อพิสูจน์โดยอัตโนมัติว่าแขนที่ยาวกว่านั้นอ่อนแอกว่าในแง่สัมบูรณ์ เนื่องจากผู้ผลิตมักจะเพิ่มความหนาของแขนหรือขนาดคอลัมน์โดยเฉพาะเพื่อชดเชยผลการโค้งงอที่เพิ่มขึ้นของช่วงที่ยาวขึ้น แต่แผนภูมินี้มีไว้เพื่อแสดงแนวโน้มทางกลที่ซ่อนอยู่ซึ่งต้องได้รับการแก้ไขผ่านการออกแบบ การเลือกวัสดุ และการเสริมแรงเมื่อใดก็ตามที่ความยาวของแขนเพิ่มขึ้น นี่เป็นเหตุผลว่าทำไมการมุ่งเน้นการบรรทุกหนักไปที่ปลายแขนยาวจึงมักสร้างแรงกดมากกว่าการกระจายน้ำหนักเท่าๆ กันตลอดความยาว ซึ่งเป็นรายละเอียดที่สำคัญเมื่อวางท่อ แท่ง หรือโปรไฟล์ที่มัดไว้บนแขน การเลือกระดับหน้าที่ที่เหมาะสมตามที่กล่าวไว้ก่อนหน้าในบทความนี้ ร่วมกับความยาวแขนที่เหมาะสมจึงเป็นการตัดสินใจร่วมกันมากกว่าการตัดสินใจแยกกัน สิ่งอำนวยความสะดวกที่วางแผนจะจัดเก็บวัสดุที่มีความยาวมากขึ้นเรื่อยๆ เมื่อเวลาผ่านไปอาจต้องพิจารณาความต้องการในอนาคตที่คาดการณ์ไว้ด้วย เนื่องจากการอัปเกรดความยาวแขนในภายหลังอาจรบกวนมากกว่าการคำนึงถึงในระหว่างการวางแผนเบื้องต้น ท้ายที่สุด ความสัมพันธ์นี้ตอกย้ำว่าเหตุใดการเลือกชั้นวางแบบคานยื่นจึงได้ประโยชน์จากการตรวจสอบขนาดสินค้าจริงและรูปแบบน้ำหนักบรรทุกที่คาดหวัง แทนที่จะเลือกความยาวแขนตามการประมาณค่าด้วยภาพเพียงอย่างเดียว

7. คู่มือการเลือก: การเลือกการกำหนดค่าชั้นวางแบบคานยื่นให้เหมาะสม

การเลือกการกำหนดค่าชั้นวางแบบคานยื่นที่เหมาะสมโดยทั่วไปเกี่ยวข้องกับการทบทวนปัจจัยหลายประการร่วมกัน แทนที่จะมุ่งเน้นไปที่การวัดค่าเดียว ขนาดรายการ น้ำหนักบรรทุกที่คาดหวัง พื้นที่ว่างที่มีอยู่ และวิธีการเข้าถึงวัสดุระหว่างการขนถ่าย ทั้งหมดนี้มีอิทธิพลต่อระดับหน้าที่ เค้าโครง และระยะห่างระหว่างแขนจะทำงานได้ดีสำหรับโรงงานที่กำหนด

(1) ประเมินน้ำหนักบรรทุกและขนาดสิ่งของ

จุดเริ่มต้นสำหรับการเลือกชั้นวางแบบคานยื่นส่วนใหญ่คือภาพที่ชัดเจนว่าจะจัดเก็บอะไร รวมถึงความยาว น้ำหนัก และหน้าตัดของสินค้าโดยทั่วไป เนื่องจากรายละเอียดเหล่านี้จะกำหนดว่าโครงสร้างแบบเบา ปานกลาง หรือหนักมีความเหมาะสมหรือไม่ สิ่งอำนวยความสะดวกที่คาดว่าจะจัดเก็บสินค้าได้หลายขนาดเมื่อเวลาผ่านไปอาจต้องการวางแผนเพื่อความยืดหยุ่นในการเว้นระยะห่างระหว่างแขน แทนที่จะออกแบบเฉพาะสินค้าคงคลังปัจจุบันเพียงอย่างเดียว

(2) กำหนดเค้าโครงด้านเดียวหรือสองด้าน

โดยทั่วไปแล้วชั้นวางคานยื่นแบบด้านเดียวหรือสองด้านนั้นขึ้นอยู่กับความกว้างของอาคารที่มีอยู่ และจำเป็นต้องเข้าถึงวัสดุจากทิศทางเดียวหรือทั้งสองทาง สิ่งอำนวยความสะดวกที่วางตามแนวผนังหรือขอบอาคารมักใช้การจัดวางด้านเดียว ในขณะที่พื้นที่พื้นเปิดที่มีความกว้างเพียงพอทั้งสองด้านมักใช้รูปแบบสองด้านเพื่อเพิ่มความหนาแน่นในการจัดเก็บภายในพื้นที่เดียวกัน

(3) วางแผนระยะห่างระหว่างแขนและระดับความสูง

โดยทั่วไปควรมีการวางแผนระยะห่างของแขนในแนวตั้งตามความสูงหรือเส้นผ่านศูนย์กลางของสิ่งของที่จะจัดเก็บ โดยมีระยะห่างระหว่างระดับที่เพียงพอเพื่อให้สามารถจัดวางและดึงกลับได้อย่างปลอดภัยโดยใช้อุปกรณ์ขนย้ายที่ต้องการ สิ่งอำนวยความสะดวกที่ทำงานโดยมีความสูงของสิ่งของผสมกัน บางครั้งระยะห่างของแขนจะแตกต่างกันไปตามส่วนต่างๆ ของชั้นวางแบบคานยื่นเดียวกัน แทนที่จะใช้ระยะห่างที่สม่ำเสมอตลอดทั้งชิ้น

(4) พิจารณาสภาพแวดล้อมในร่มหรือกลางแจ้ง

เนื่องจากลานวัสดุก่อสร้างและสิ่งอำนวยความสะดวกที่คล้ายกันมักจะจัดเก็บชั้นวางคานยื่นไว้กลางแจ้ง การเคลือบป้องกันหรือการเคลือบสังกะสีจึงถูกนำมาใช้เพื่อลดผลกระทบจากการสัมผัสสภาพอากาศเมื่อเวลาผ่านไป เมื่อเปรียบเทียบกันแล้ว การติดตั้งภายในอาคารอาจให้ความสำคัญกับการตกแต่งอื่นๆ ขึ้นอยู่กับว่าพื้นที่จัดเก็บนั้นรองรับข้อกำหนดในกระบวนการผลิตที่สะอาดหรือวัสดุอุตสาหกรรมทั่วไปหรือไม่ โดยทั่วไปแล้ว ซัพพลายเออร์ เช่น King Global Shelf จะสนับสนุนขั้นตอนการวางแผนนี้โดยการทบทวนขนาดรายการ รูปแบบการบรรทุกที่คาดหวัง และพื้นที่ว่างที่มีอยู่ ก่อนที่จะแนะนำความยาวแขน ความสูงของคอลัมน์ และการจำแนกหน้าที่เฉพาะสำหรับโครงการที่กำหนด

(5) แผนเคลียร์อุปกรณ์ขนย้าย

เนื่องจากชั้นวางคานยื่นจะโหลดจากด้านหน้าแบบเปิดแทนที่จะผ่านช่องที่ปิด ความกว้างของทางเดินด้านหน้าการติดตั้งจึงต้องคำนึงถึงรัศมีวงเลี้ยวและความสูงของเสาของรถยกหรือเครนที่จะใช้ ไม่ใช่แค่ความยาวของสิ่งของที่จะจัดเก็บ การประมาณค่าพื้นที่ว่างต่ำเกินไปถือเป็นข้อผิดพลาดในการวางแผนทั่วไป เนื่องจากชั้นวางที่พอดีกับกระดาษจึงยังเป็นเรื่องยากที่จะโหลดอย่างปลอดภัย หากอุปกรณ์ไม่สามารถเคลื่อนไปยังตำแหน่งโดยไม่ต้องเปลี่ยนตำแหน่งซ้ำๆ

8. แนวทางปฏิบัติในการบำรุงรักษาและความปลอดภัยสำหรับระบบชั้นวางสินค้าแบบคานยื่น

เช่นเดียวกับระบบชั้นวางแบบโครงสร้างอื่นๆ ชั้นวางแบบคานยื่นจะได้รับประโยชน์จากการเอาใจใส่เป็นประจำเพื่อให้ทำงานได้อย่างปลอดภัยตลอดอายุการใช้งาน โดยทั่วไปจะมีการแนะนำแนวทางปฏิบัติต่อไปนี้สำหรับสิ่งอำนวยความสะดวกต่างๆ ที่ใช้ชั้นวางแบบคานยื่นสำหรับการจัดเก็บสิ่งของขนาดยาว

(1) การตรวจสอบโครงสร้างตามปกติ

การตรวจสอบการเชื่อมต่อระหว่างแขนกับเสา รอยเชื่อม และข้อต่อแบบสลักเกลียวเป็นประจำเพื่อดูการโค้งงอ การแตกร้าว หรือการหลวม จะช่วยตรวจจับสัญญาณของความเครียดตั้งแต่เนิ่นๆ ก่อนที่จะพัฒนาเป็นปัญหาทางโครงสร้างที่ใหญ่ขึ้น สิ่งนี้มีความสำคัญอย่างยิ่งในสิ่งอำนวยความสะดวกที่รถยกหรือเครนทำงานใกล้กับด้านหน้าแบบเปิดของชั้นวาง เนื่องจากการกระแทกเล็กน้อยบางครั้งอาจส่งผลต่อการจัดตำแหน่งแขนเมื่อเวลาผ่านไป

(2) แนวทางปฏิบัติในการกระจายโหลด

การกระจายสิ่งของที่ยาวเท่าๆ กันบนแขนหลายข้าง แทนที่จะเน้นไปที่จุดหนักๆ ใกล้กับปลายแขนข้างเดียว จะช่วยลดความเครียดในการโค้งงอที่ไม่จำเป็นที่จุดเชื่อมต่อระหว่างแขนกับคอลัมน์ การใช้ตัวเว้นระยะหรือดันน์ระหว่างสิ่งของยาวๆ ที่ซ้อนกันยังช่วยป้องกันการขยับและแรงกดที่ไม่สม่ำเสมอบนแขนด้านล่าง

(3) ข้อพิจารณาด้านสิ่งแวดล้อมและการกัดกร่อน

ชั้นวางยื่นออกไปกลางแจ้ง เช่น ที่ใช้ในลานวัสดุก่อสร้าง ควรได้รับการตรวจสอบเป็นระยะๆ เพื่อดูสัญญาณการกัดกร่อนของพื้นผิว โดยเฉพาะอย่างยิ่งในสภาพอากาศชื้นหรือชายฝั่งซึ่งสารเคลือบป้องกันอาจสึกหรอเร็วกว่า ชั้นวางคานยื่นในร่มที่ใช้ในสภาพแวดล้อมการประมวลผลที่สะอาดกว่าอาจมุ่งเน้นไปที่การรักษาพื้นผิวให้ปราศจากสารตกค้างซึ่งอาจส่งผลต่อการวางตำแหน่งโหลดหรือการมองเห็นส่วนประกอบโครงสร้าง

(4) การตระหนักรู้ของผู้ปฏิบัติงานและแนวทางปฏิบัติในการดูแล

เนื่องจากชั้นวางคานยื่นโหลดจากด้านหน้าแบบเปิดแทนที่จะผ่านช่องที่ปิด ผู้ควบคุมรถยกและเครนจึงได้รับประโยชน์จากการฝึกอบรมเฉพาะด้านเกี่ยวกับมุมเข้าใกล้และการจัดวางน้ำหนักเพื่อหลีกเลี่ยงการสัมผัสกับแขนหรือเสาระหว่างการบรรทุก การติดฉลากที่ชัดเจนสำหรับการแบ่งประเภทหน้าที่และระยะห่างระหว่างแขนสูงสุดยังช่วยให้ผู้ปฏิบัติงานสามารถจัดการวัสดุได้อย่างเหมาะสมในส่วนต่างๆ ของการติดตั้งเดียวกัน

(5) เอกสารและบันทึกการโหลด

การเก็บบันทึกอย่างง่าย ๆ เกี่ยวกับระดับหน้าที่ที่กำหนด ความยาวแขน และวันที่ตรวจสอบครั้งสุดท้ายของการติดตั้งแต่ละครั้ง ช่วยให้โรงงานสามารถติดตามได้ว่าส่วนใดถึงกำหนดการตรวจสอบซ้ำเมื่อใด โดยเฉพาะอย่างยิ่งเมื่อพนักงานและอุปกรณ์มีการเปลี่ยนแปลงเมื่อเวลาผ่านไป เอกสารประเภทนี้ยังช่วยให้ยืนยันได้ง่ายขึ้นว่าน้ำหนักบรรทุกที่เสนอยังคงอยู่ภายในพารามิเตอร์การออกแบบเดิม ก่อนที่จะเพิ่มสินค้าคงคลังใหม่หรือหนักกว่าไปยังส่วนที่มีอยู่ของชั้นวาง

9. คำถามที่พบบ่อยเกี่ยวกับชั้นวางแบบคานยื่น

(1) โดยทั่วไปสิ่งของประเภทใดบ้างที่จัดเก็บไว้ในชั้นวางแบบคานยื่นออกมา

โดยทั่วไปชั้นวางแบบคานยื่นจะใช้กับสิ่งของที่ยาว ใหญ่เทอะทะ หรือมีรูปร่างไม่ปกติ เช่น ท่อ ไม้ เหล็กเส้น โปรไฟล์อะลูมิเนียม และวัสดุที่ม้วนหรือมัดรวมซึ่งไม่เหมาะกับชั้นวางมาตรฐานหรือชั้นวางบนพาเลท พื้นเสริมยังสามารถขยายการติดตั้งแบบเดียวกันเพื่อเก็บสินค้าชนิดบรรจุกล่องขนาดเล็กควบคู่ไปกับสิ่งของที่ยาวกว่านี้ได้

(2) ชั้นวางคานยื่นแบบด้านเดียวและสองด้านแตกต่างกันอย่างไร?

ชั้นวางคานยื่นแบบด้านเดียววางแขนไว้ที่ด้านใดด้านหนึ่งของแนวเสาและมักติดกับผนังหรือขอบอาคาร ในขณะที่ชั้นวางคานยื่นแบบสองด้านจะขยายแขนทั้งสองข้างของแนวเสาที่ใช้ร่วมกันเพื่อสร้างทางเดินที่สามารถเข้าถึงได้จากทั้งสองทิศทาง โดยทั่วไปเค้าโครงสองด้านต้องใช้ฐานและเสาที่หนักกว่าเพื่อต้านทานแรงดัดงอที่ดึงในสองทิศทาง

(3) ชั้นวางแบบคานยื่นสามารถใช้กลางแจ้งได้หรือไม่?

ชั้นวางคานยื่นจำนวนมากถูกนำมาใช้กลางแจ้ง โดยเฉพาะอย่างยิ่งในลานวัสดุก่อสร้างและพื้นที่จัดเก็บไม้ มักจะมีการเคลือบป้องกันหรือเคลือบสังกะสีเพื่อช่วยให้โครงสร้างทนทานต่อสภาพอากาศเมื่อเวลาผ่านไป ยังคงแนะนำให้ตรวจสอบการกัดกร่อนเป็นระยะๆ แม้ว่าจะมีการเคลือบป้องกันไว้แล้วก็ตาม

(4) ระดับหน้าที่ที่เหมาะสมสำหรับชั้นวางคานยื่นมีการกำหนดไว้อย่างไร?

โดยทั่วไปการจำแนกประเภทภาษีจะขึ้นอยู่กับน้ำหนัก ความยาว และภาคตัดขวางที่คาดหวังของสิ่งของที่จะจัดเก็บ ตลอดจนวิธีกระจายน้ำหนักบรรทุกนั้นไปทั่วแขน แทนที่จะเป็นการวัดคงที่เพียงครั้งเดียว โรงงานที่คาดว่าจะมีสต็อกที่หนักขึ้นหรือยาวขึ้นในอนาคตมักจะวางแผนเพิ่มอัตรากำลังการผลิตบางส่วนตั้งแต่เริ่มแรก

(5) ชั้นวางแบบคานยื่นสามารถใช้ร่วมกับระบบชั้นวางแบบอื่นในโรงงานเดียวกันได้หรือไม่?

คลังสินค้าและลานหลายแห่งติดตั้งชั้นวางแบบคานยื่นควบคู่ไปกับชั้นวางพาเลทหรือชั้นวางมาตรฐาน โดยใช้แต่ละรูปแบบสำหรับส่วนของสินค้าคงคลังที่เหมาะสมในการจัดการภายในอาคารเดียวกัน วิธีการแบบผสมผสานนี้เป็นเรื่องปกติในทุกที่ที่โรงงานจัดการทั้งสต็อกสินค้าที่มีความยาวและไม่สม่ำเสมอและสินค้าบรรจุกล่องหรือวางบนพาเลทมาตรฐาน

(6) King Global Shelf ให้การสนับสนุนในการวางแผนเค้าโครงชั้นวางแบบคานยื่นหรือไม่

King Global Shelf ให้คำปรึกษาด้านรูปแบบโดยเป็นส่วนหนึ่งของพื้นฐานการผลิตชั้นวางแบบคานยื่น การตรวจสอบขนาดรายการและพื้นที่ว่างเพื่อช่วยกำหนดความยาวแขน ความสูงของเสา และการจำแนกหน้าที่ที่เหมาะสมก่อนการติดตั้ง โดยทั่วไปการให้คำปรึกษานี้ยังครอบคลุมถึงการกำหนดค่าแบบด้านเดียวหรือสองด้านที่เหมาะกับความกว้างของอาคารที่มีอยู่มากที่สุด
